Sank Diagram 으로 QC 데이터 시각화 하기(ggalluvial)

날짜별 제품의 신뢰성 데이터를 측정을 하고, Spec을 정해서 Pass, Fail을 정한다고 해보자.



제품의 특정 position1 과 position2 중 어떤 위치에서 불량율이 높인지를 보는데 용이한 패키지가 있다.



바로 "ggalluvial" 패키지이다. 이걸 이용한 그래프를 Sank Diagram이라고 한다.



https://corybrunson.github.io/ggalluvial/

Alluvial Plots in ggplot2



간단한 예제



1. 날짜별 제품의 위치1 (1~4번) 과 위치2 (5번~8번)의 저항 데이터를 불러온다.



2. 데이터 전치리와 시각화

df %>% pivot_longer(cols = `1번`: `8번`, names_to = "position", values_to = "resistance") %>%
  mutate(side = ifelse(position %in% c("1번", "2번", "3번", "4번"), "Position1", "Posision2")) %>%
  mutate(decision = ifelse(resistance < spec, "pass", "fail")) %>%
  mutate(decision = factor(decision, levels=c("pass", "fail"))) %>%
  group_by(세정.일, side, decision) %>% summarise(Freq = sum(ifelse(decision == "pass", 1, -1)), .groups = "drop") %>%   mutate(Freq = abs(Freq)) %>%
  ggplot(aes(axis1 = 세정.일, axis2 = side, axis3 = decision,
             y = Freq)) +
  scale_x_discrete(limits = c("날짜", "side", "decision"), expand = c(.2, .05)) +
  xlab("Demographic") +
  geom_alluvium(aes(fill = decision)) +
  geom_stratum() +
  geom_text(stat = "stratum", aes(label = after_stat(stratum))) +
  theme_minimal() +
  ggtitle("QC measurement Data",
          "stratified by date and side position (Pass : R < spec Ω, Fail : R ≥ spec Ω)")

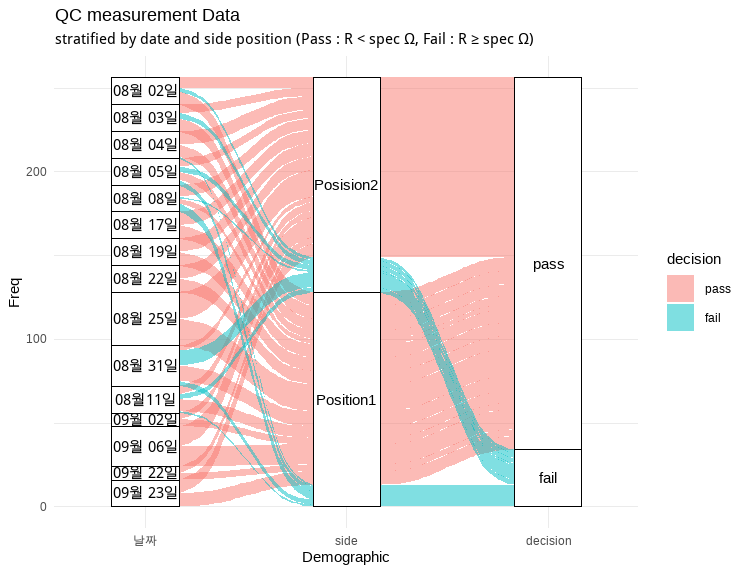

3. 결과 보기
