[R을 이용한 2D Contour 이미지]

참고

https://www.rdocumentation.org/packages/graphics/versions/3.6.2/topics/filled.contour

filled.contour function - RDocumentation



x,y,z 로 이루어진 데이터를 이용하여 x축, y축 위에 높이, 색깔을 나타내는 matrix 형태의 데이터가 있을 때,

x,y 평면 위에 color를 gradual image로 그려주는 함수 : filled.contour 가 유용하다.





micro lens를 통과한 빛의 intensity를 측정한 데이터가 다음과 같다.

z_6.304.csv

0.09MB





패키지 불러오기 및 데이터 로드

library(tidyverse)
require(akima)
require(rgl)

df <- read_csv("./data/z_6.304.csv", col_types = cols(.default = "n"), skip=1,col_names = F)





2d 이미지로 그리기



filled.contour(x=c(1:nrow(df)),
               y=c(1:ncol(df)),
               z=as.matrix(df),
               color.palette=colorRampPalette(c("blue","yellow","red")),
               plot.title=title(main="mm" ,
                                sub= ""  ,
                                xlab="", ylab=""),
               nlevels=50,
               plot.axes = { axis(side = 2, at = tdn, labels = "", col.lab="white")
                 axis(side = 1, at = rdn, labels = rdn, col.lab="white") },
               key.title=title(main="T(%)"),
               key.axes = axis(4, seq(0, 8, by = 0.1)))

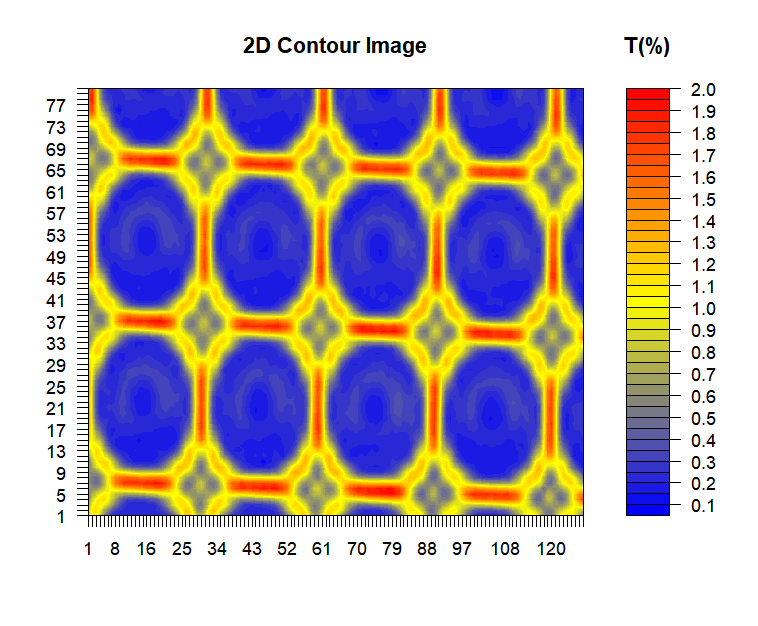

x축과 y축을 바꾸어보자

filled.contour(x=c(1:ncol(df)),
               y=c(1:nrow(df)),
               z=as.matrix(t(df)),
               color.palette=colorRampPalette(c("blue","yellow","red")),
               plot.title=title(main="2D Contour Image" ,
                                sub= ""  ,
                                xlab="", ylab=""),
               nlevels=50,
               plot.axes = { axis(side = 2, at = c(1:nrow(df)), labels = c(1:nrow(df)), col.lab="white")
                 axis(side = 1, at = c(1:ncol(df)), labels = c(1:ncol(df)), col.lab="white") },
               key.title=title(main="T(%)"),
               key.axes = axis(4, seq(0, 8, by = 0.1)))
